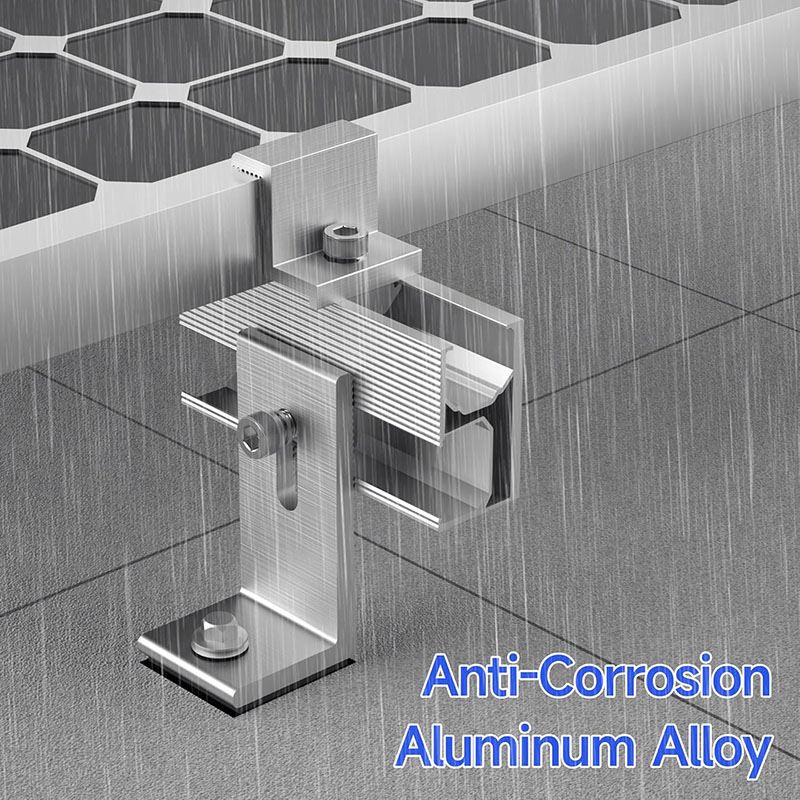

Quando si progetta un impianto solare sul tetto, la struttura di montaggio raramente riceve i riflettori. Eppure la scelta tra sistemi di ganci vecchio stile e un modernosistema ferroviario solareFa un'enorme differenza in termini di velocità, sicurezza e affidabilità a lungo termine.Nella mia esperienza, l'aggiornamento più sottovalutato è l'abbinamento di unpiede solare Lcon un'ingegneria adeguatabinario solareInsieme, creano una base più resistente, più impermeabile e più veloce da installare rispetto alle alternative tradizionali.Analizziamo nel dettaglio cosa rende questa combinazione diversa e perché sta diventando il nuovo standard.Di cosa stiamo parlando esattamente?Piede solare L– Una staffa in alluminio a forma di L che si fissa direttamente alle travi del tetto o al rivestimento. Include una base in schiuma EPDM sigillata per l'impermeabilizzazione.Binario solare– Il canale in alluminio estruso che poggia sui piedini a L e sostiene i pannelli solari.Binario per pannelli solari– Un altro termine per indicare la stessa rotaia, che ne sottolinea il ruolo nel tenere saldamente in posizione i moduli fotovoltaici.Supporti per binari solari– Il set completo di componenti (piedini a L, bulloni, morsetti, tappi terminali) utilizzati per fissare la guida al tetto.Quando li combini, ottieni unsistema ferroviario solareche è modulare, regolabile e sorprendentemente semplice. Principali differenze rispetto ai sistemi di aggancio tradizionaliCaratteristicaGancio tradizionalePiede L + BinarioPenetrazione del tetto2–4 viti per gancio1 vite per piede lineareImpermeabilizzazioneLamiera di piombo o gommaGuarnizione in EPDM preinstallataTracciato ferroviarioLa posizione del gancio è fissaLa guida può scorrere lungo la parte superiore del piede sinistroCompatibilità dei materialiIdeale per travi in ​​legnoLavora con legno, acciaio e cemento.La differenza principale?Regolabilità. Con un gancio standard, una volta avvitato, ilbinario per pannelli solariLa posizione è bloccata. Se le misurazioni differiscono di 2 cm, è necessario rimuovere le viti e riforare.Con unpiede solare LLa fessura superiore permette alla guida di scorrere avanti e indietro prima di essere serrata. Questa singola caratteristica consente di risparmiare ore di frustrazione su un tetto di medie dimensioni.Vantaggi del Struttura a L + binario1. Meno perdite – Punto.Ognipiede solare L Viene fornito con un cuscinetto impermeabile applicato in fabbrica. Quando viene compresso dall'unica vite di fissaggio, crea una tenuta che dura più a lungo delle guarnizioni tagliate a mano. Molti produttori ora offrono una garanzia di 10 anni contro le perdite per questo tipo di prodotto.2. Installazione più rapidaPoiché non è necessario misurare le fessure per i ganci o tagliare le lastre di piombo, le squadre possono installaresupporti per binari solaricirca il 35% più veloce. Un membro dell'equipaggio posiziona i piedi L; un altro aggancia ilbinario per pannelli solariNiente attese, niente rilavorazioni.3. Minore stress sul tettoI ganci tradizionali concentrano la forza su un singolo punto di vite.piede solare LDistribuisce il carico su una superficie di 20-30 cm². Questo è fondamentale per le vecchie tegole in asfalto o le fragili tegole in argilla.4. Funziona su diverse tipologie di tettotegole di asfalto– Montaggio diretto, inserire la guarnizione sotto la tegola sovrastante.piastrelle in argilla/cemento– Sollevare la piastrella, avvitare il piedino a L al pavimento, quindi riposizionare la piastrella sopra il piedino.Metallo a giunzione verticale– Utilizzare un adattatore a morsetto (senza forare il tetto).5. Sistema di livellamento integratoLa gamba orizzontale delstaffa solare da piede LSi autolivella naturalmente sul piano del tetto. Se le travi sono leggermente deformate (comune nelle case più vecchie), il piedino a L fornisce comunque una superficie di montaggio piana per la guida.6. Manutenibilità futuraDevi sostituire un singolo pannello o riparare il sottostrato del tetto? Allenta la guida, falla scorrere via dai piedini a L e rimuovi solo la sezione interessata. Non è necessario smontare metà dell'impianto.Quando è consigliabile scegliere questo sistema?ILsistema ferroviario solarein base alla misura L è ideale per:Tetti residenziali inclinati (specialmente in tegole e scandole di asfalto)Zone con vento forte o neve abbondante (il sistema di chiusura a doppio bullone è molto robusto)Interventi di ammodernamento laddove gli attacchi esistenti non funzionano correttamente.Ènonconsigliato per:Tetti in lamiera ondulata con spessore inferiore a 0,5 mmTetti commerciali piani (in alternativa, utilizzare piedistalli zavorrati o penetranti)Erba viva o tetti verdi (esistono supporti specializzati a basso impatto ambientale)Qualche breve parola sui componentiSe cerchibinario per pannelli solariTroverete molti profili. Per i sistemi con piedini a L, scegliete una guida con una fessura aperta nella parte inferiore (per farla scorrere sulla parte superiore del piedino a L) e un canale superiore per i morsetti del pannello. Le lunghezze standard sono di 3-5 metri.ILsupporti per binari solarise stessi (piedini a L, bulloni, giunzioni) sono solitamente venduti in kit. Assicurati chestaffa solare da piede L è classificato per la velocità del vento locale. Una classificazione di 120 mph è tipica per la maggior parte degli Stati Uniti.Esempio concretoDi recente ho visto una squadra installare un sistema da 9 kW su un tetto in asfalto di 30 anni. Hanno usatopiede solare Lstaffe ogni 1,2 metri lungo ciascunabinario solarecorrere. Ilbinario per pannelli solariLe tegole sono scese in linee dritte e orizzontali, senza una singola crepa. L'intera fase di montaggio delle rotaie ha richiesto meno di tre ore. Il proprietario di casa ha commentato: "Sembra più pulito del sistema del mio vicino". Questa è la differenza di un piede lineare.In conclusioneIl passaggio dai vecchi attacchi a gancio a un sistema appositamente progettatosistema ferroviario solareconpiede solare LLa modifica alle basi non è un piccolo ritocco, bensì un miglioramento fondamentale nel modo in cui fissiamo i pannelli fotovoltaici ai tetti.Riceverai:Minore numero di penetrazioniInstallazioni più velociMigliore impermeabilizzazioneUna struttura funzionale e durevole Se stai specificando o installando un impianto solare sul tetto nel 2026 e oltre, metti il piede solare LEbinario solareIn cima alla distinta dei materiali. Il tuo tetto, e il tuo futuro te stesso, ti ringrazieranno.
